河北江勘机械设备有限公司提供一站式全套配置计划（用户需要提供详细要求）

1.前言

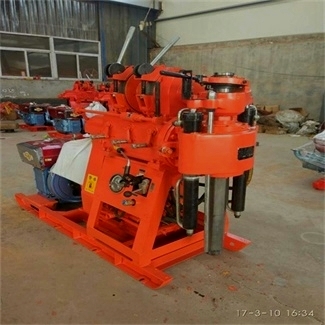

XY-1-1型钻机是一种具有油压给进的轻便钻机。

钻机适用范围：

1.本钻机适用于普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等钻进工程。

可根据地层的不同选用合金，钢砂及钢粒等钻头进行钻进。

3.可钻2—9级的砂质粘土及基岩层等。

4.额定钻孔深度100m，深不得超过120m。额定开孔直径为110mm，大开孔直

径允许为130mm，终孔直径为75mm，钻进深度根据地层情况而定。

钻机特点

1.具有油压自动给进机构，提高钻进效率，减轻工人体力劳动。

采用球卡夹持机构代替卡盘，可实行不停机倒杆，操作方便，安全可靠。

3.配有孔底压力计指示压力，便于掌握孔内情况。

4.手柄集中，操作方便。

5.重量轻，分解性强，便于搬迁，适合于平原或山区工作。

技术规格

1.基本参数

钻进深度:100m  开孔直径:75-150mm  终孔直径: 75mm 钻杆直径: 42mm  钻孔倾角:90°～75°

钻机外形尺寸(L×B×H):1400×1030×1440   钻机重量（动力机除外）:390kg

回转器

立轴转速（三档）: 142、285、570r/min 立轴行程: 450mm    立轴空载向上大移动速度:  3m/min

立轴大给进力:15KN     立轴大起重力:25KN        立轴大输出转矩:  0.5KN.m

3.卷扬机

大提长能力（单绳）:10KN卷筒转速: 55、110、220r/min 卷筒圆线速度（二层）:0.42、0.84、1.68m/s

卷筒直径: 145mm 钢丝绳直径: 9.3mm 钢丝绳容重:27m 抱闸直径: 230mm  闸带宽度: 50mm

4油泵

齿轮泵型号: YBC—12/80  额定压力:8Mpa   流量:8ml/r    额定转速:1500r/min

5.动力机

柴油机型号:ZS1100型(常柴)     额定功率:11KW     额定转速:2200r/min

电动机型号: Y132M－4型   额定功率: 7.5KW   额定转速: 1440  r/min

开机前的检查和准备：

(1)检查钻机安装是否正确平稳，各联接处是否可靠，操纵手把是否灵活可靠，各运动部件是否转动灵活。

(2)检查柴油机、变速箱、减速箱的油面是否达到油标尺的刻线位置，液压油箱内的油是否加满，各润滑部位应加注润滑油或润滑指

(3)检查卷扬机上抱闸手把操纵是否灵活，在制动或松开状态下松紧程度是否合适。并检查清除闸带、卷简和支架各表面上的油溃。以免打滑。

(4)将磨擦离合器手把置于“断开”位置，然后再把变速手把放在一速位置，联动手把放在接通“立轴”位置。用人力转动立轴检查钻机各转动件是否灵活，有无阻 力过大及异音，如有应消除之。

(5)调整水泵出水和分水闸门到合适位置，严禁同时关死，以免憋泵而损坏，并注意吸水管长度不要超过六米，吸水高度不要超过三米，止回阀不要紧靠池底以免堵塞。

注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出.
